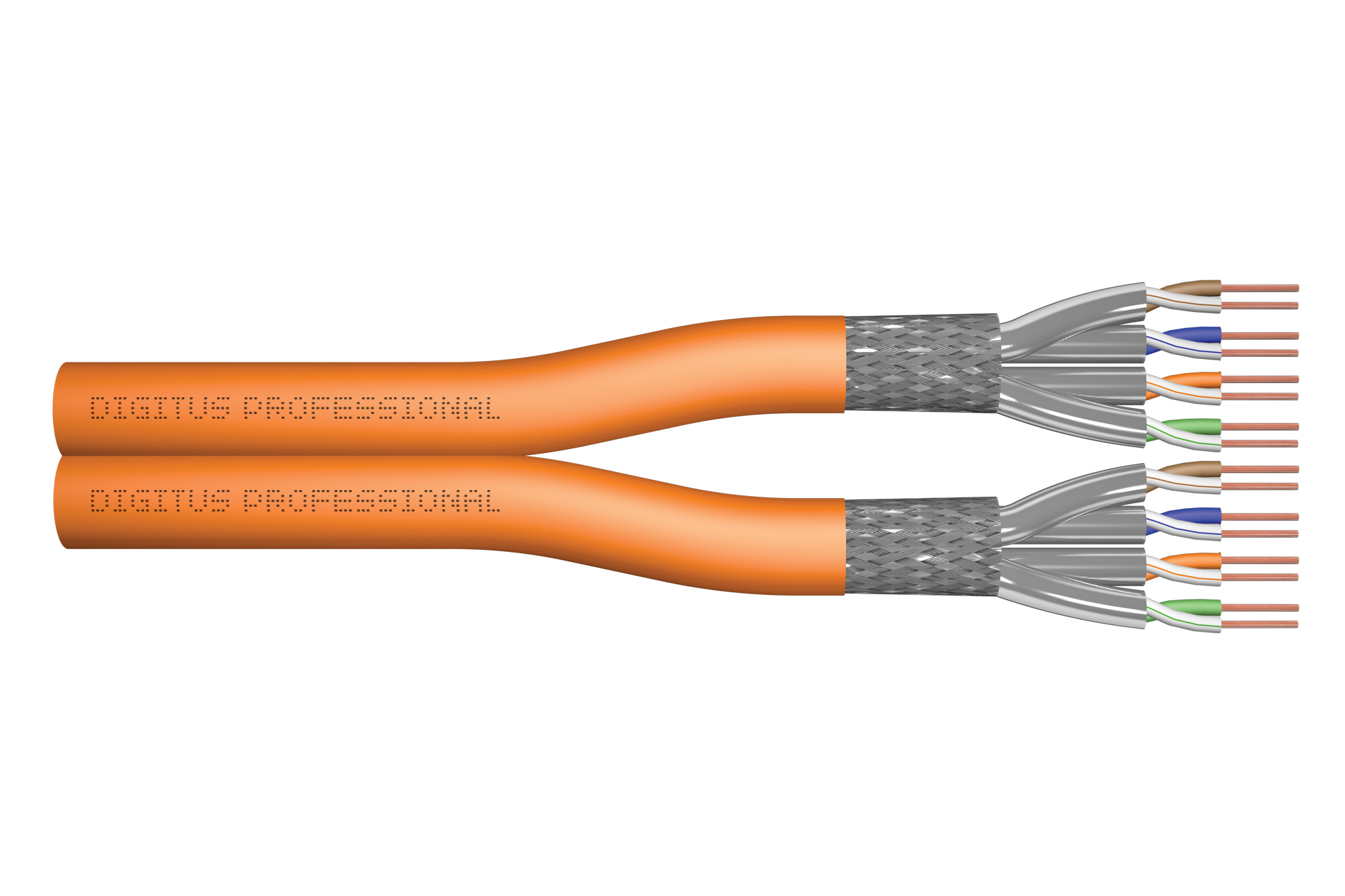

· Physikalische Eigenschaften:
· Leiter: Blanker Kupferdraht, AWG 23/1
· System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3
· Isolierung: SFS-PE (geschäumter Polyethylen-Mantel)
· Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
· Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß
· Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100 % ab
· Gesamtschirmung: Kupfergeflecht
· Außenmantel: Dca-s2 d1 a1 gem. EN 50575; LSZH
· Farbe: Orange (RAL 2008)
· Mechanische Eigenschaften:
· Zugentlastung: 135N max.
· Dynamischer Biegeradius: 8x AD mm min.
· Statischer Biegeradius: 4x AD mm min.
· Transport- und Lagertemperaturbereich: -20 °C bis +60 °C
· Betriebstemperaturbereich: -20 °C bis +50 °C
· Installationstemperaturbereich: 0 °C bis +50 °C
· Elektrische Eigenschaften:
· Impedanz: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz
· Kapazität: 45pF/m nom. bei 1KHz
· Kapazität: 40 pF/m nominal @ 1 KHz
· Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz
· Isolationswiderstand: 5 GOhm x km min.
· Gleichstromwiderstand: 95 Ohm/km max. (2% max. unbalancierter Widerstand)
· Schleifenwiderstand: 190 Ohm/km max. (2% max. unbalancierter Widerstand)
· Betriebsspannung: 72 Vdc max.
· Kopplungsdämpfung: CA-Type 1b
· Phasenverzögerung: 450 nS/100 m max.
· Laufzeitverzögerung: 10 nS/100 m max.
· Trennklasse: d gem. EN 50174-2
· NVP: 79%
· Flammenausbreitung: EN 60332-1-2 (LSOH-PVC)
· Halogenfreiheit, Korrosivität: EN 60754-1/2 (LSOH)
· Rauchdichte EN 61034-2
